Training Cisco Hari Ke-17 | Cara Akses Perangkat Cisco dengan Mode Out-Band

Assalamu'alaikum Wr.Wb

Pendahuluan

    Hai Sobat pada kesempatan kali ini saya akan sharing mengenai kegiatan hari ini.

Latar Belakang

     Pada Training Cisco hari ini saya diberi kesempatan dari trainer untuk akses real device perangkat Cisco. Saya diberi kesempatan untuk mengakses perangkat Cisco secara langsung.

Maksud dan Tujuan

       Memberi penjelasan tentang cara mengakses perangkat Cisco dengan mode out-band.

Pembahasan

        Sebelum masuk ke pembahasan, saya akan menjelaskan tentang mode yang bisa digunakan untuk mengakses perangkat cisco. Mode yang digunakan antara lain:

1. In-band : Mode ini digunakan ketika perangkat sudah pernah di konfigurasi untuk remote, baik itu dengan SSH atau telnet, Jika sudah dikonfigurasi maka kita bisa menggunakan terminal untuk meremotenya.

2. Out-band : Mode ini digunakan ketika perangkat cisco belum sama sekali dikonfigurasi jadi kita tidak bisa meremotnya. Dengan cara ini kita memerlukakan kabel console agar kita bisa terhubung ke perangkatnya.

Dan disini saya akan sharing mengenai cara akses perangkat cisco dengan mode out-band:

1. Pertama kita colokkan kabel konsole ke laptop dan port konsole yang berada di perangkat cisco.

2. Kita langsung mengkonfigurasinya dengan virtual terminal, contohnya minicom. Jika anda belum menginstalnya maka ketikkan perintah #apt-get install minicom. kemudian jalankan dengan mengetikkan "minicom" di terminal linux kita.

3. Setelah kita mengetikkan diatas, maka tampilannya akan seperti ini. Kemudian kita tekan Ctr+z kemudiam tekan z. Perlu diketahui kita melakukan seperti ini agar cisco ios bisa terdeteksi di minicom kita.

4.  Kemudian kita tekan tombol "o" untuk mengkonfigurasinya

5. Pada bagian selanjutnya kita pilih "serial port setup" kemudian enter

6. Lalu pada bagian ini kita ubah konfigurasinya sesuai yang sudah di tentukan sesuai gambar dibawah yaitu, serial device, Bps/ParBits, dan Hardware Flow Control

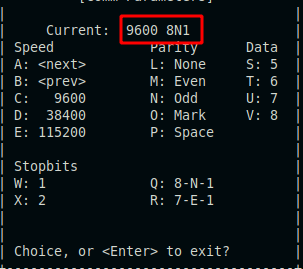

7. Untuk mengubah current kita gunakan tombol di laptop

8. Hasilnya akan seperti gambar dibawah ini berbeda dengan settingan sebelumnya

9. Lalu save konfigurasinya dengan memilih"Save setup as" kemudian tekan enter

10. Jika sudah selesai kita bisa masuk ke Cisco IOS dan tentu saja bisa mengkonfigurasi perangkat Cisco tersebut

Kesimpulan

     Cukup rumit mengakses perangkat cisco dengan mode out-band. Namun jika kita menjalankan perintah sesuai langkah-langkah yang ada, diharapkan akan lebih mempermudah mengakses dengan mode out-band. Setelah bisa mengakses dengan mode out-band biasanya kita konfigurasi SSH atau Telnet agar perangkat tersebut bisa diakses secara in-band dan mempermudah untuk mengakses perangkat tersebut setelahnya.

Penutup

     Sekian artikel kali ini semoga bermanfaat bagi pembaca.
